酸霧吸收塔凈化順序過程原理



酸霧吸收塔采用液體吸收法處理腐蝕性氣體(如酸性和堿性廢氣)。液體吸收法處理廢氣的關鍵在于凈化設備的選擇。目前，我公司自主研發了凈化效率高、操作管理簡單、使用壽命長的酸堿廢氣凈化工藝及設備。該工藝和產品具有結構簡單、能耗低、凈化效率高、適用范圍廣的***點。

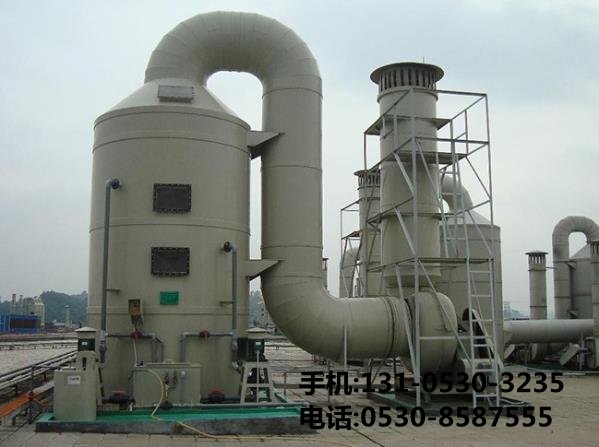

廢氣從酸霧吸收塔外部進入塔體，先經過氣體分布器，再經過氣體分布器分布后，氣體在噴淋段自上而下與吸收液(氫氧化鈉)垂直反應，降低廢氣濃度，然后繼續向上進入填料段，廢氣在填料段繞著塑料球滾動，再與吸收液反應，進一步降低廢氣濃度。氣體和液體完全飽和接觸，發生物理吸收和化學反應。被中和或吸收的液體將流入儲液罐。如果處理后的液體PH值達到5，將被水泵抽走循環使用，而符合標準的氣體將被除霧器除霧后排入***氣。

酸霧吸收塔凈化順序工藝原理

(1)吸罩-入口管-風機(或入口段)-入口段*濾料層(*一級中和反應段)-二級濾料層(二級中和反應段)旋流板-出口帽-排氣管(或吸入段風機)

(2)酸霧吸收塔工作原理:酸霧吸收塔采用氫氧化鈉溶液作為吸收中和液，凈化酸霧廢氣。氣體被離心風機壓入或吸入進氣段，然后向上流到過濾材料層，在此與從噴嘴噴出的中和液接觸并反應。被吸收的廢氣繼續向上流到***二濾料層，與二級噴嘴噴出的中和液接觸，然后再次發生中和反應，再通過旋流板，由氣帽和排氣管或風機排入***氣中。
